01
Přiložit
Magnetický snímač dáte na ložiskový domek a USB-C připojíte k telefonu nebo počítači.

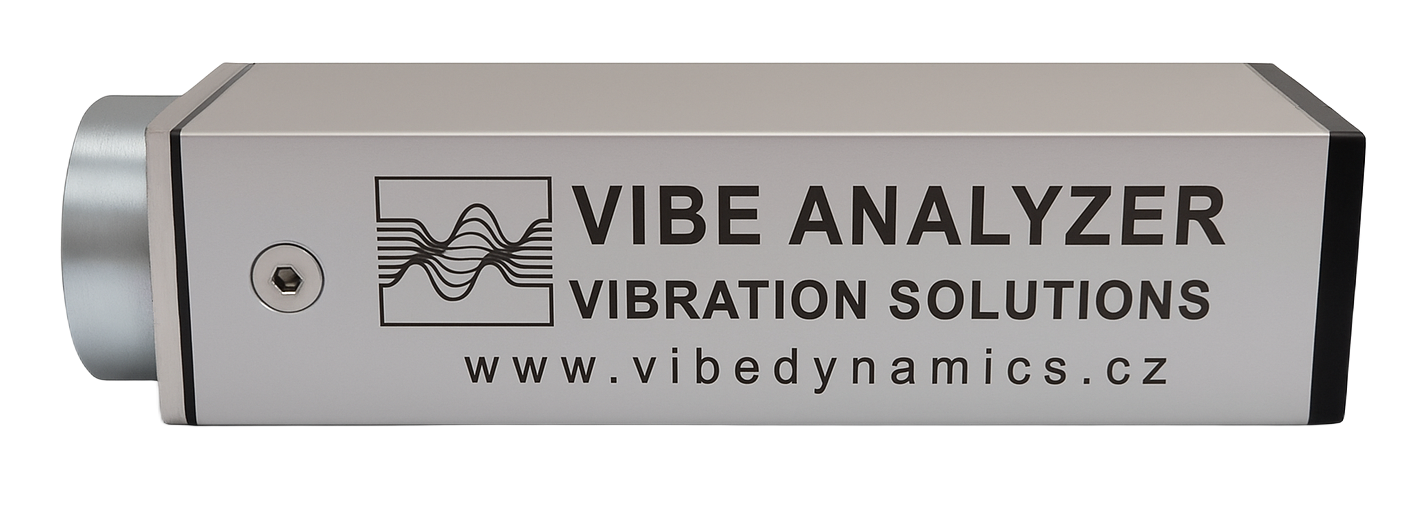

Hardware + software
Profesionální senzor. Chytrá aplikace. Výsledek, podle kterého se dá jednat.
Jeden kompaktní analyzátor pro běžnou kontrolu stavu, diagnostiku ložisek, pochůzky i expertní analýzu. Stejný hardware můžete později rozšířit o vyvažování.
Vyzkoušet demo aplikace → · Android aplikace na Google Play → · Datasheet EN (PDF)
24 bitměřicí převodník
±100 grozsah zrychlení
2 Hz–12 kHzfrekvenční pásmo
27 kgpřítlak magnetu
Každodenní práce
Od rozbalení k reportu ve třech krocích.
02
Změřit
Vyberete měření a stisknete START. Standardní záznamy trvají 1, 2, 4 nebo 8 sekund.
03
Rozhodnout
Přečtete stav a doporučení, uložíte PDF report nebo otevřete detailní spektra.

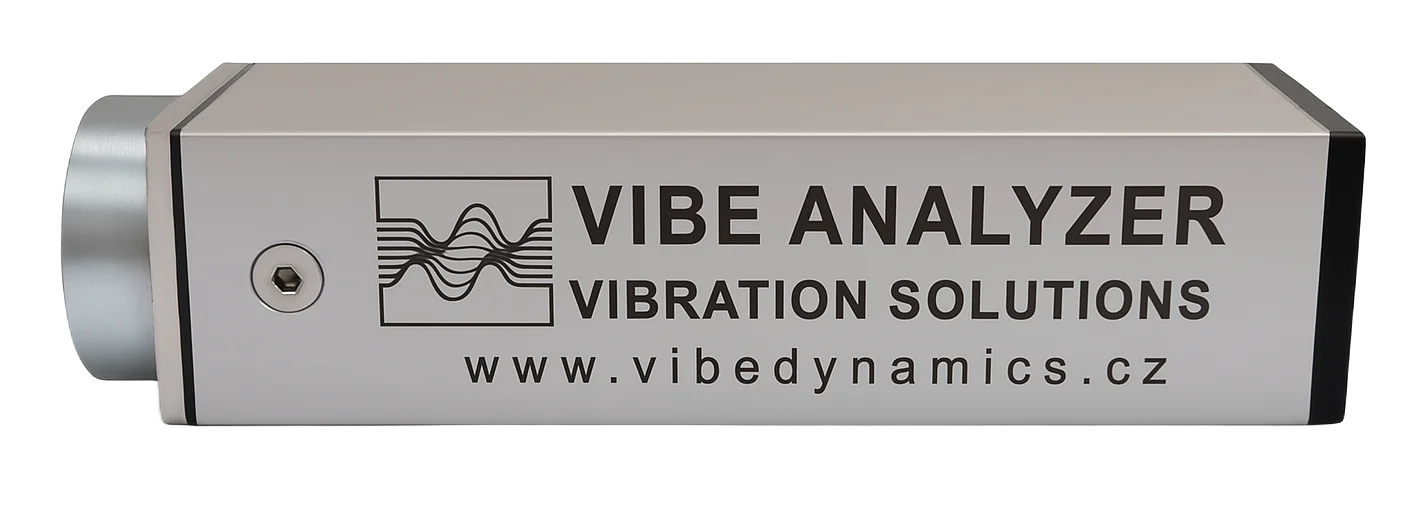

Technické parametry
Hardware v číslech.
Hodnoty z technického listu. Kompletní list si můžete stáhnout jako PDF.
- Senzor
- MEMS akcelerometr
- Měřicí rozsah
- ±100 g
- A/D převodník
- 24 bit
- Frekvenční pásmo
- 2 Hz – 12 kHz
- Vzorkování
- 31,2 kSPS
- Rozlišení FFT
- 0,125 – 1 Hz
- Doba měření
- 1 – 8 s
- Přítlak magnetu
- 27 kg
- Hmotnost
- 120 g
- Rozhraní
- USB-C · bez baterií
- Platformy
- Android · Windows
- Záruka
- 24 měsíců · servis od výrobce
Co dostanete
Kompletní sada pro prediktivní údržbu.
R
Chytré pochůzky QR/NFC
Identifikace bodů, přiřazení ložisek, ISO i vlastní limity a trend stavu v čase.
B
Diagnostika ložisek
Obálková analýza a databáze 30 000+ ložisek pro porovnání BPFO/BPFI/BSF/FTF.
FFT
Měření a analýza
Zrychlení, rychlost, výchylka, časový signál, FFT, obálka a waterfall.
AI
VIBE AI report
Hotové PDF se stavem, nalezenými vzory a doporučením přímo po měření.
API
Integrace
HTTP/API možnosti pro napojení měření na systémy údržby a vlastní workflow.
24h
Vzdálený expert
Deset odborných vyhodnocení je v ceně; pro pravidelnou podporu je Cloud Expert.
VIBE AI report
Hotová diagnóza, kterou pošlete vedení.
PDF zpráva vznikne ihned po měření, bez dalšího softwaru.
- Identifikace stroje, měřicího bodu a typu ložiska
- Závažnost dle ISO 20816-3 / ISO 14694 (zóna A–D)
- Skóre 5 diagnostických modelů
- Tabulka shody frekvencí ložiska (BPFI / BPFO / BSF / FTF)
- Fáze opotřebení ložiska
- Doporučení a termín dalšího měření
VIBE AIDiagnostická zpráva vibrací
ID: AI-20260423-15212026-04-23 · 15:21
ISO 20816-3 · závažnost3.187 mm/s
ABCD
Skóre diagnostických modelů
Shoda frekvencí · 6224-NTN
| Frekv. | Teor. | Detekce | |
|---|---|---|---|
| BPFI | 77.6 Hz | 2×–10× | Potvrzeno 80% |
| BPFO | 53.9 Hz | 1×–10× | Potvrzeno 79% |
| BSF | 35.4 Hz | 3×–9× | Potvrzeno 77% |
| FTF | 5.39 Hz | — | Bez shody |
Doporučení: Doporučena výměna ložiska. Fáze 4 — pokročilé poškození. Do realizace snížit interval sledování na 3 dny.
Platformy
Běží na tom, co už používáte.
Jednotné rozhraní je pro Android a Windows. Data z pochůzek a měření lze mezi zařízeními přenášet.
- Telefony a tablety s Androidem
- Počítače a tablety s Windows 10/11
- Napájení i data přes USB-C — analyzátor nemá vlastní baterii
- Verze pro iOS přes Wi-Fi bridge je ve vývoji
Podívejte se, co VIBE ANALYZER najde na vašem stroji.
Změříme váš nejproblematičtější stroj a výsledek vám ukážeme na vlastních datech dřív, než se budete o čemkoliv rozhodovat.
