01
Přiložíte snímač

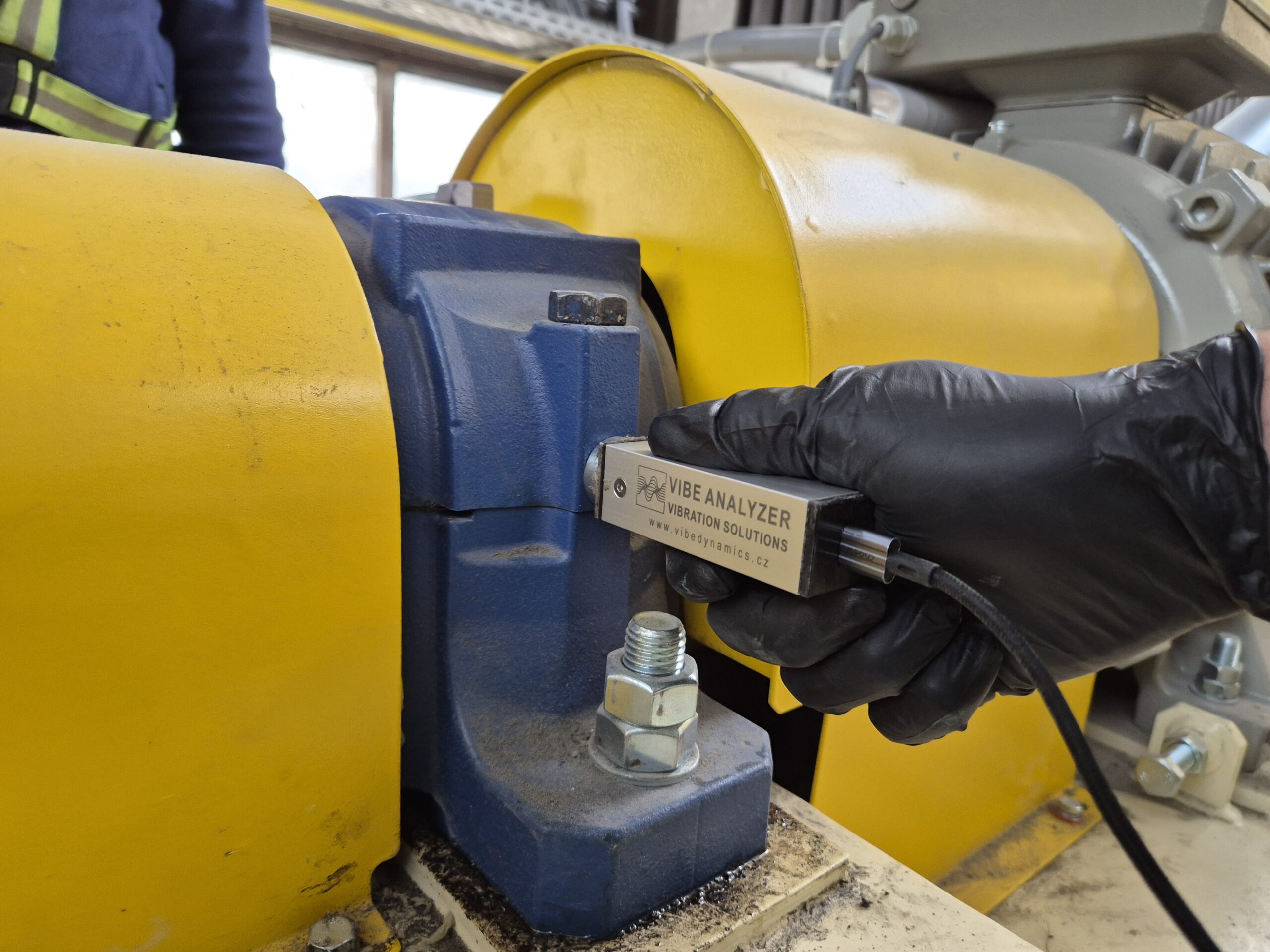

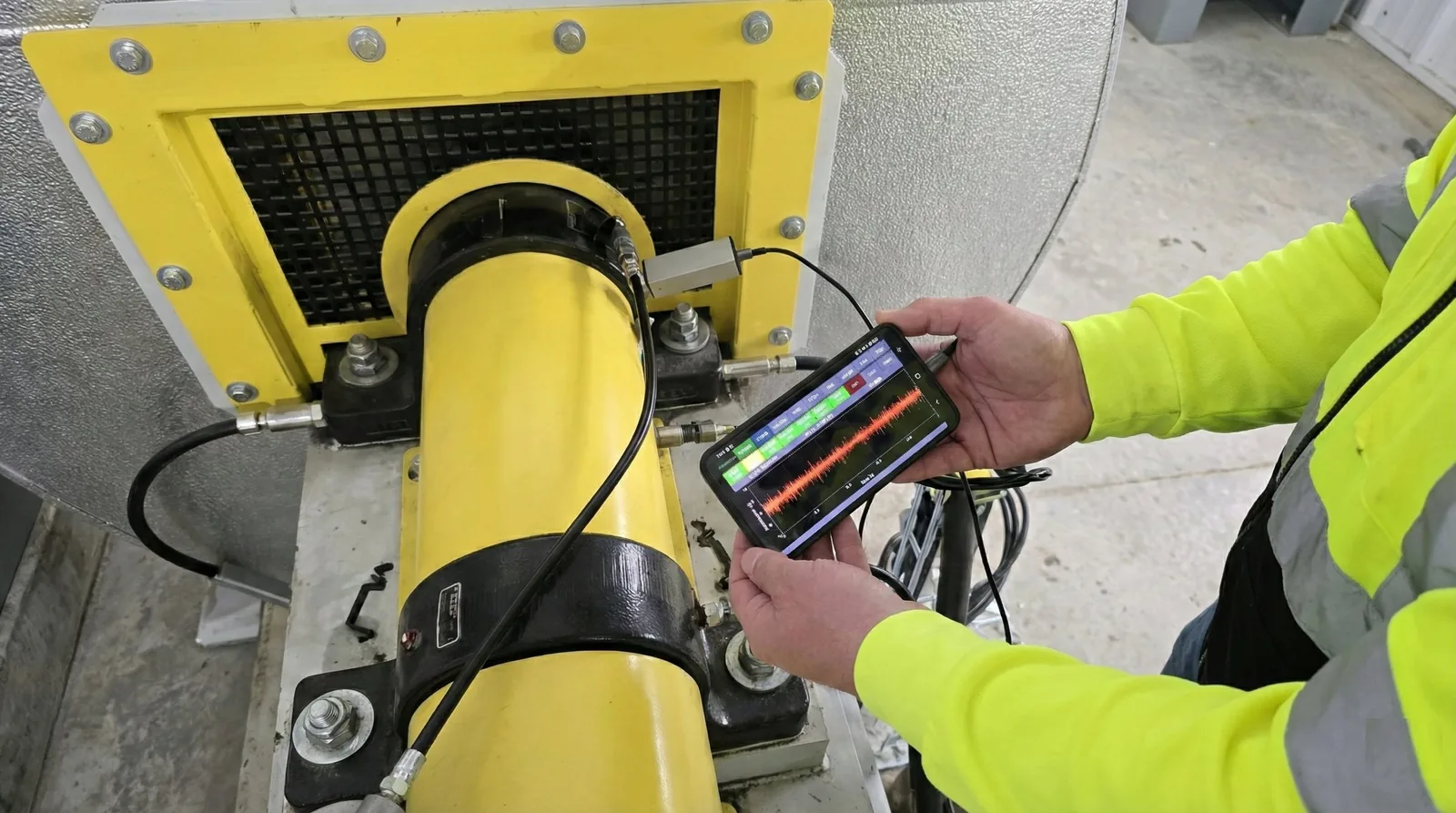

Magnetický snímač přiložíte na ložiskový domek. USB-C připojíte k telefonu nebo notebooku. Bez baterií a nabíjení.
Přenosný analyzátor vibracíZměřte vibrace. Hned víte, co se strojem je.
Přiložíte snímač a stisknete START. VIBE ANALYZER vyhodnotí stav stroje, upozorní na pravděpodobnou závadu a doporučí další krok — bez složitého čtení spekter.
Android + WindowsPDF report ihned2 h zaškolení v ceněServis v ČR
Výsledek měřeníVAROVÁNÍ
Ložisko · rozvíjející se poškozeníNaplánovat kontrolu a sledovat trend.
Vyvinuto a vyráběno v ČRVčetně servisu u výrobce
24bitový analyzátorProfesionální měřicí hardware
30 000+ ložisekDatabáze poruchových frekvencí
od 99 000 Kč12 splátek bez navýšení
Jak to funguje
Tři kroky. Žádné složité nastavování.
Obsluha potřebuje snímač, telefon nebo notebook a základní zaškolení. Aplikace ji provede měřením a výsledek vyhodnotí.
02
Stisknete Měřit
Aplikace vás vede krok za krokem. Měřicí místa lze označit QR/NFC, takže se při pochůzce nespletou.
03
Dostanete výsledek
Normální / Varování / Výstraha, pravděpodobná závada a doporučení. PDF report vytvoříte rovnou v aplikaci.

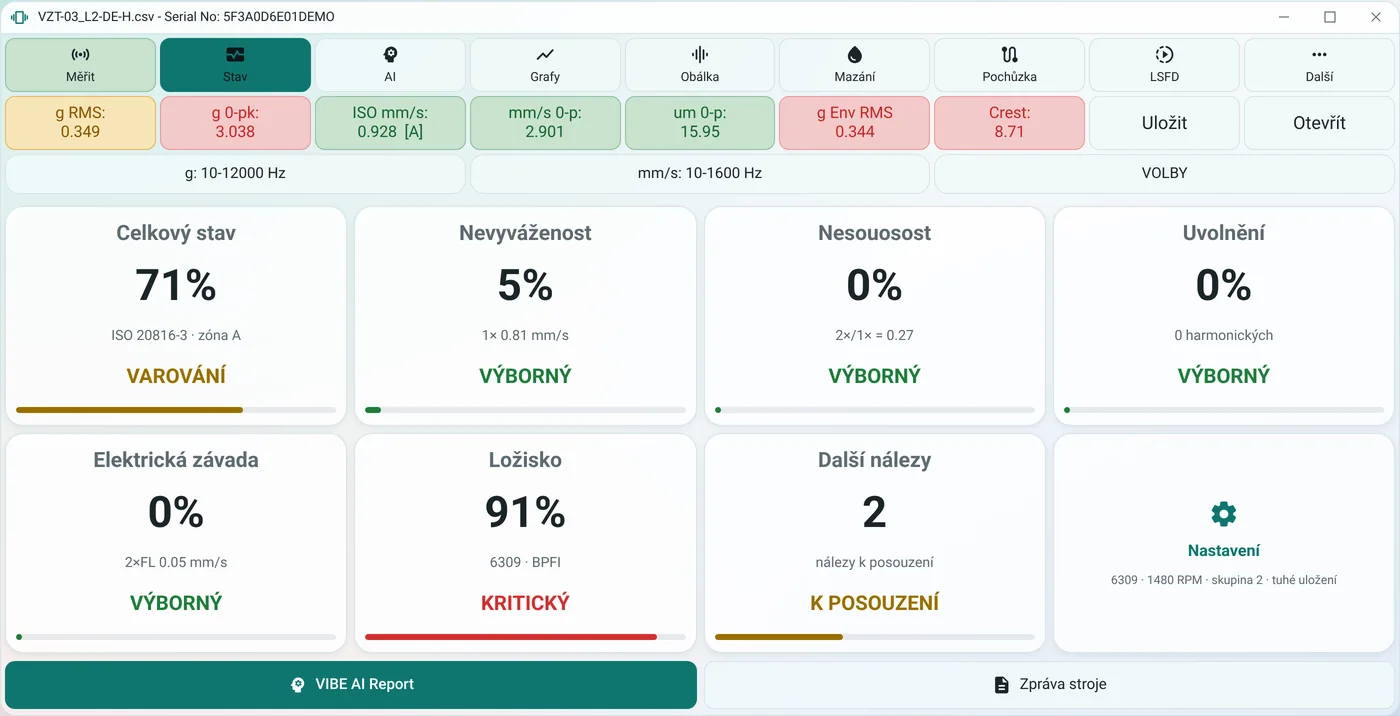

Automatická diagnostika
Pět typických poruch, které umí zastavit rotační stroj.
Běžná obsluha vidí jednoduchý verdikt. Diagnostik má kdykoliv k dispozici plná spektra a detailní hodnoty.
Nevyváženost
Znečištění, opotřebení nebo poškození rotoru. Aplikace upozorní na typický obraz nevývahy.
Nesouosost
Pomáhá odhalit nesprávné ustavení spojky nebo související přetěžování ložisek.
Mechanické uvolnění
Povolené patky, vůle v uložení nebo problém tuhosti konstrukce.
Poškození ložiska
Databáze 30 000+ typů pomáhá porovnat BPFO, BPFI, BSF a FTF s obálkovým spektrem.
Elektrická závada
Upozornění na spektrální obraz související s elektrickou částí motoru.
Nejste si jistí?

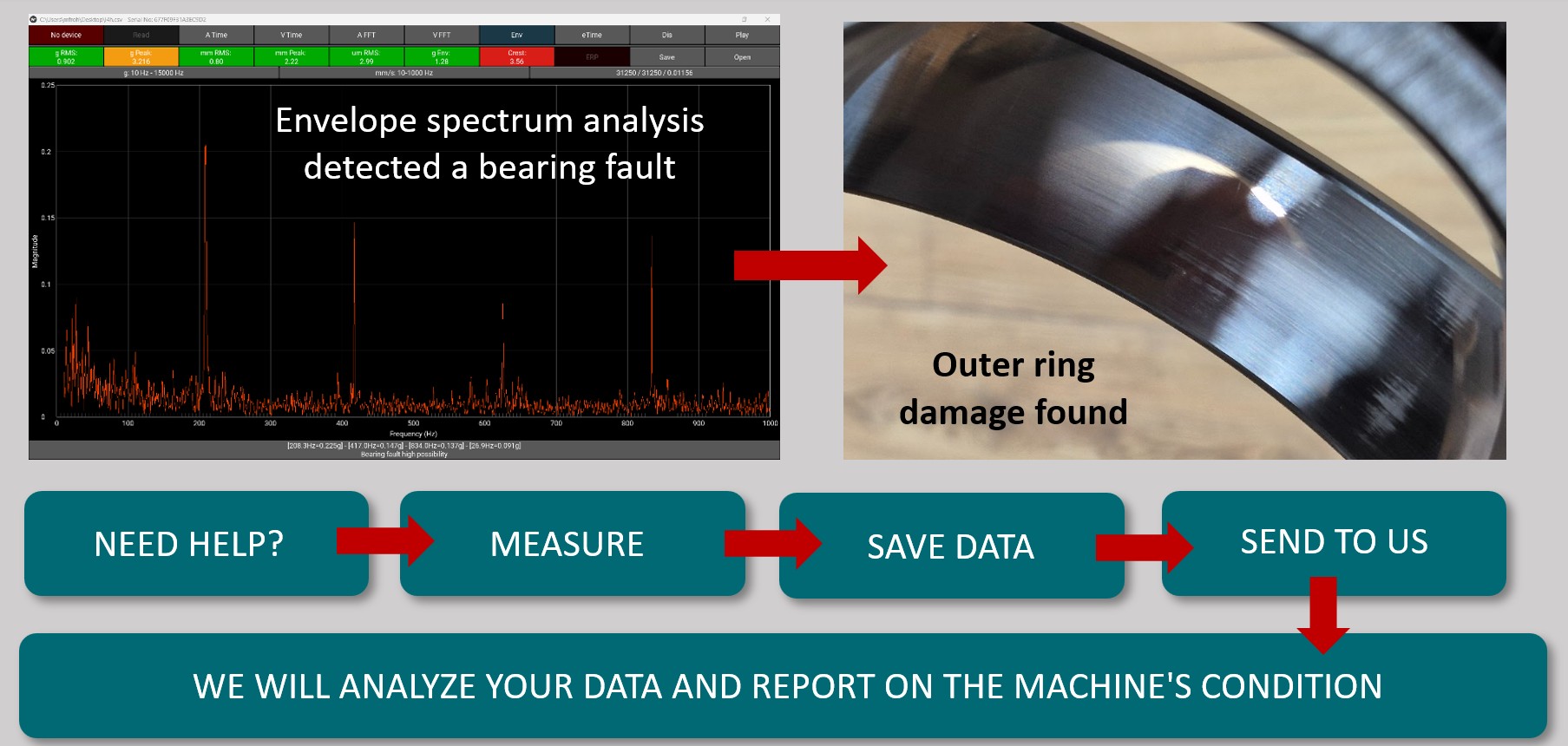

Záznam můžete poslat našemu diagnostikovi. Deset vzdálených vyhodnocení je součástí přístroje.
Výsledek místo grafu
Hotová diagnóza a report pro údržbu i vedení.
VIBE AI sestaví z měření PDF zprávu se stavem stroje, výsledky diagnostických modelů a konkrétním doporučením. Pokročilá data zůstávají k dispozici, ale nemusíte je číst pokaždé.
- Vyhodnocení závažnosti podle zvolených limitů a ISO profilů

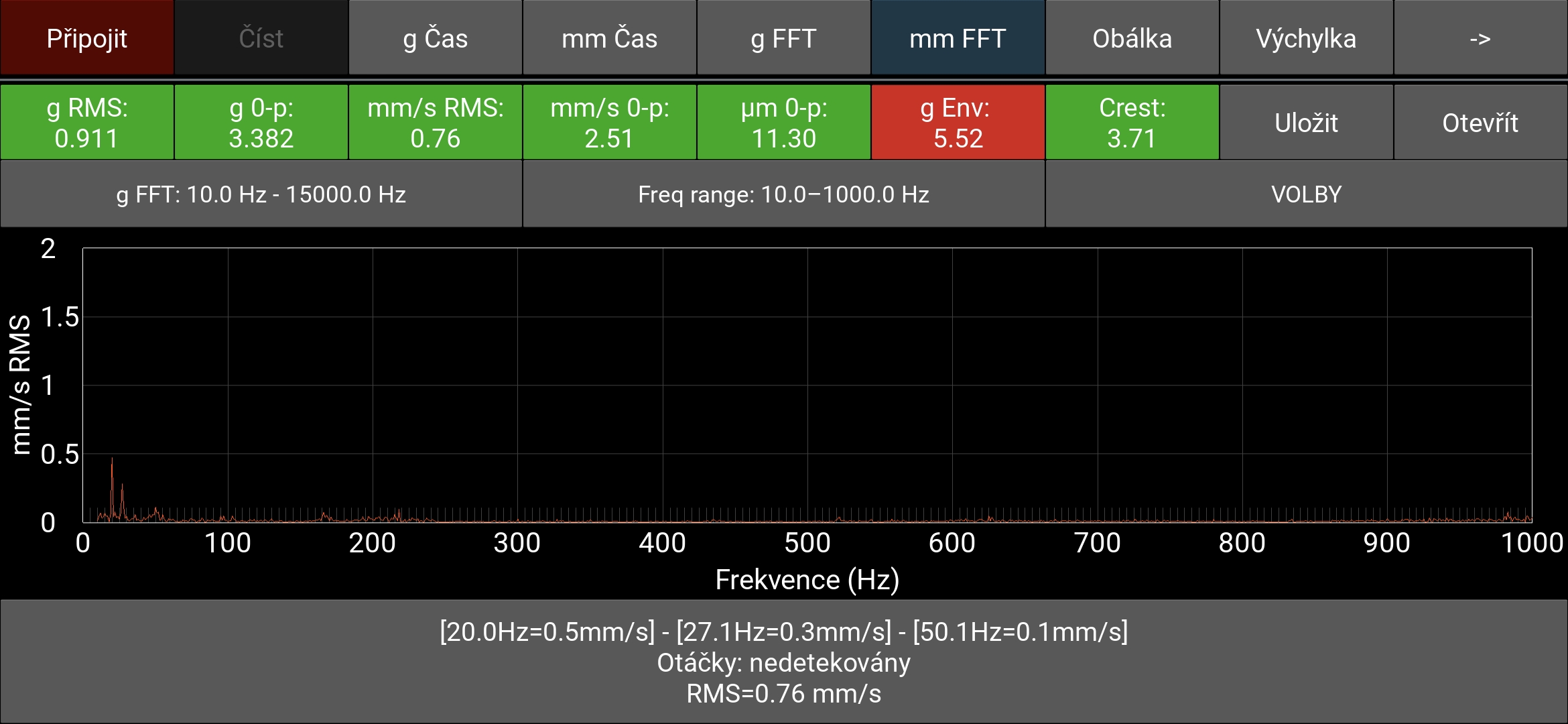

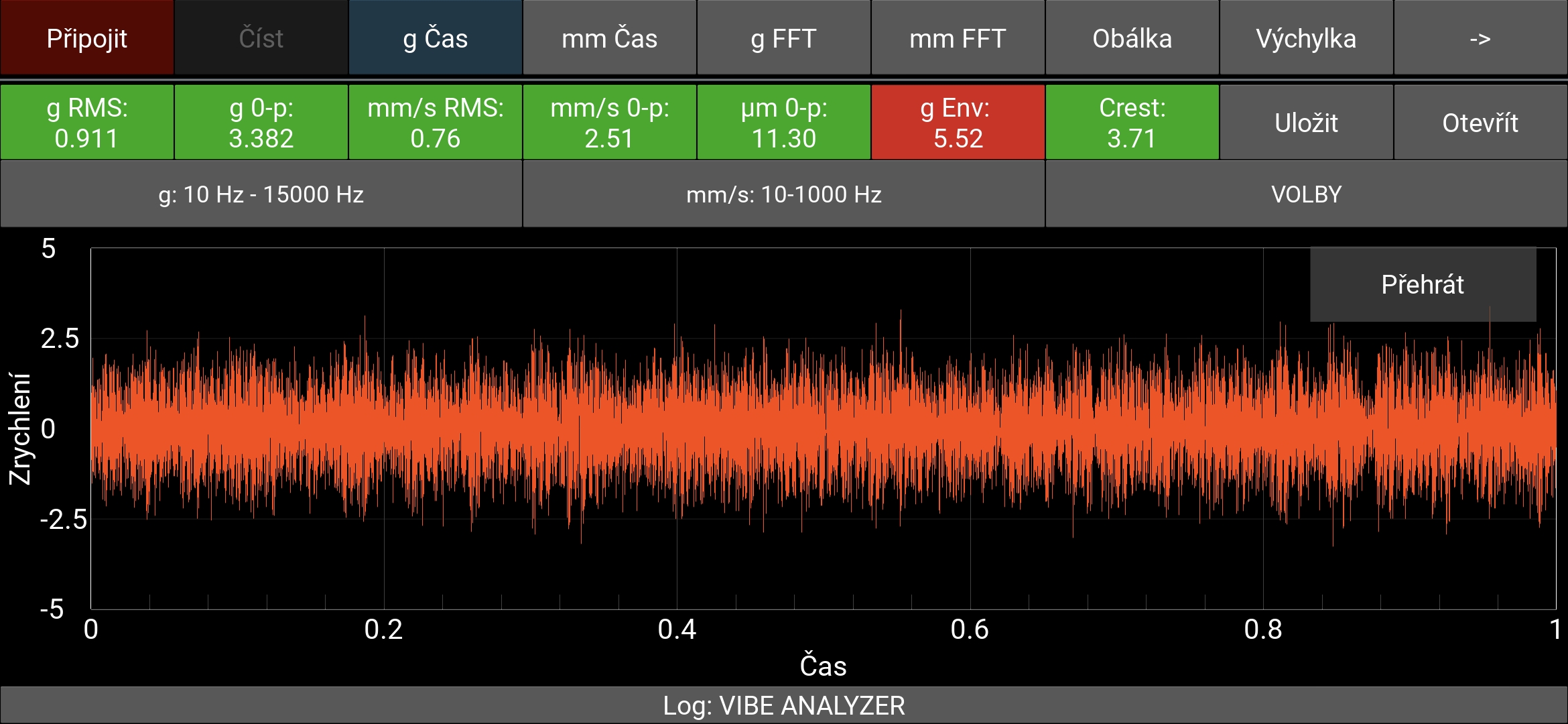

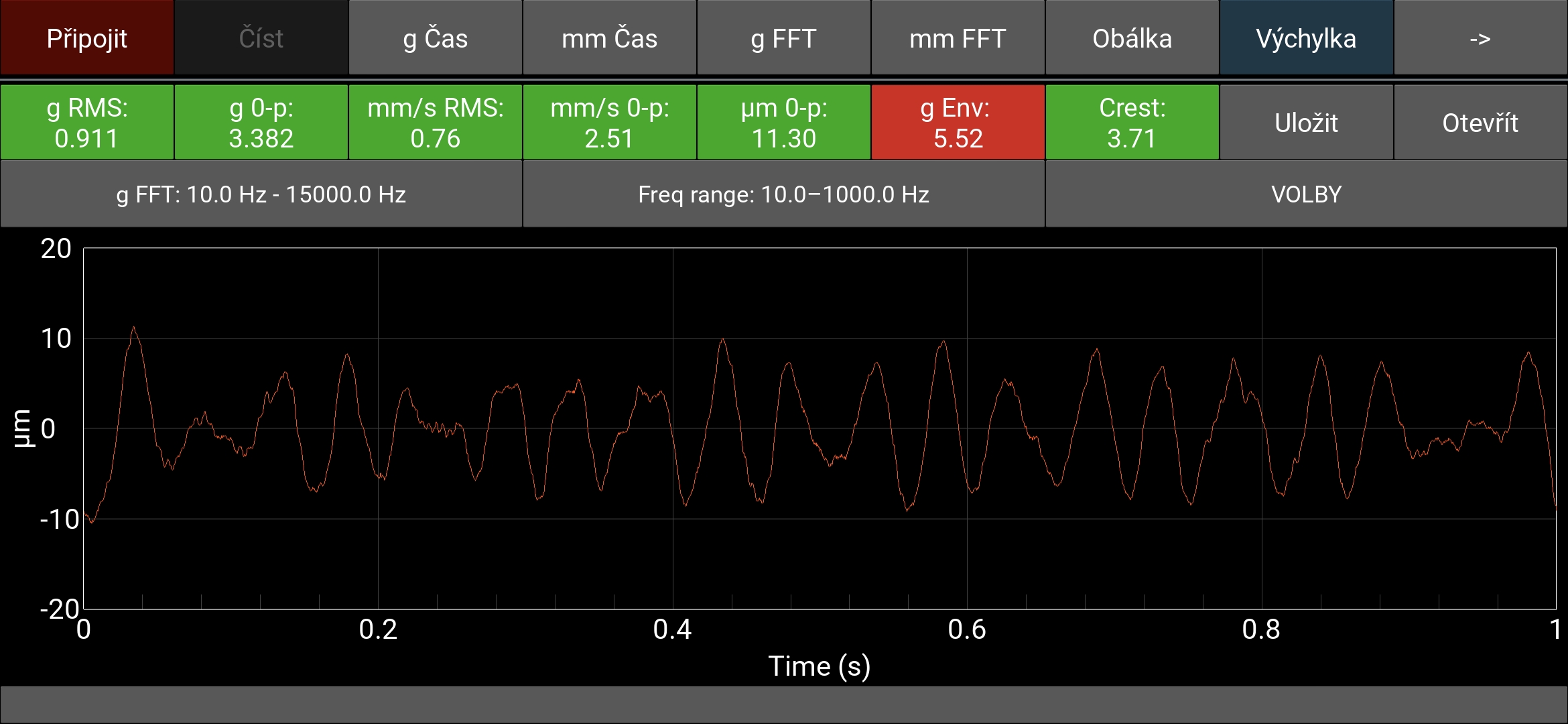

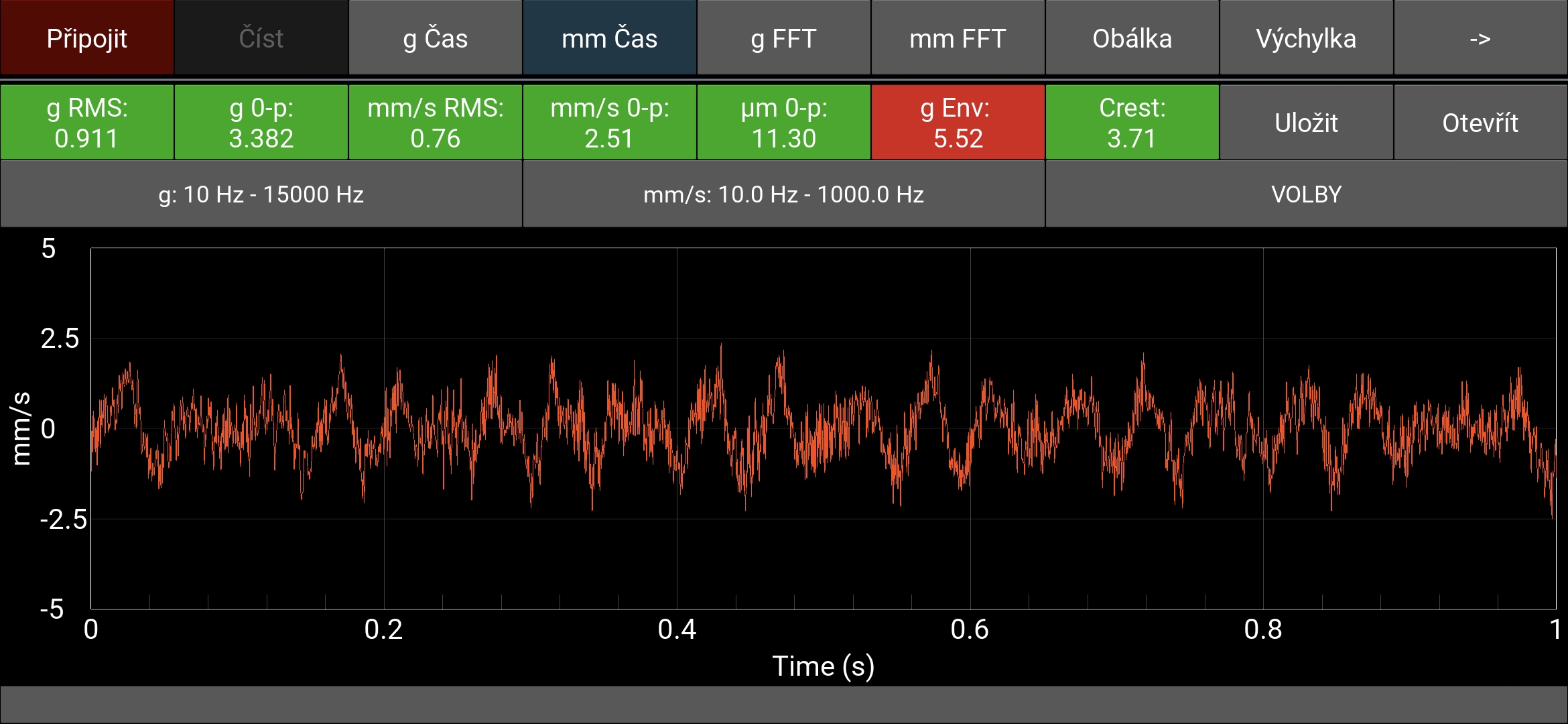

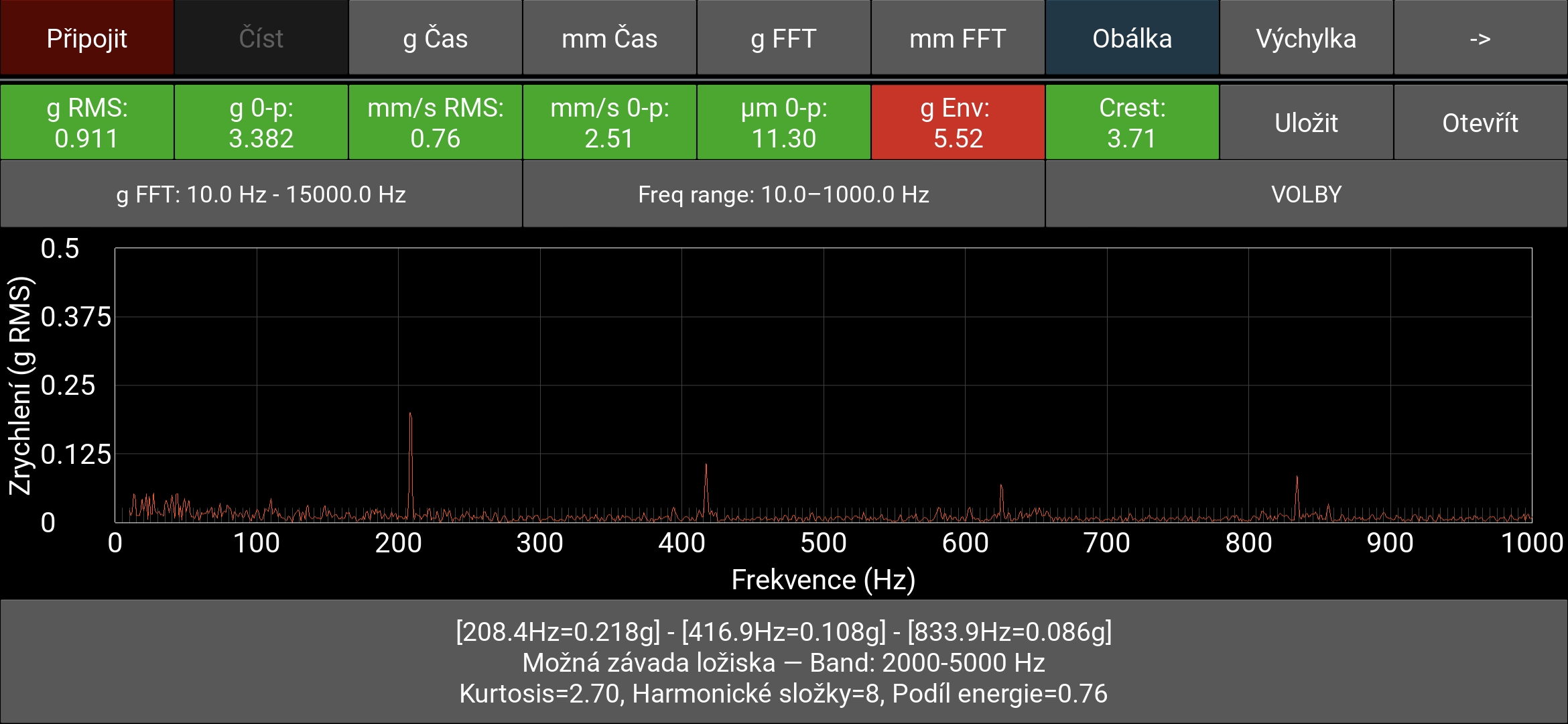

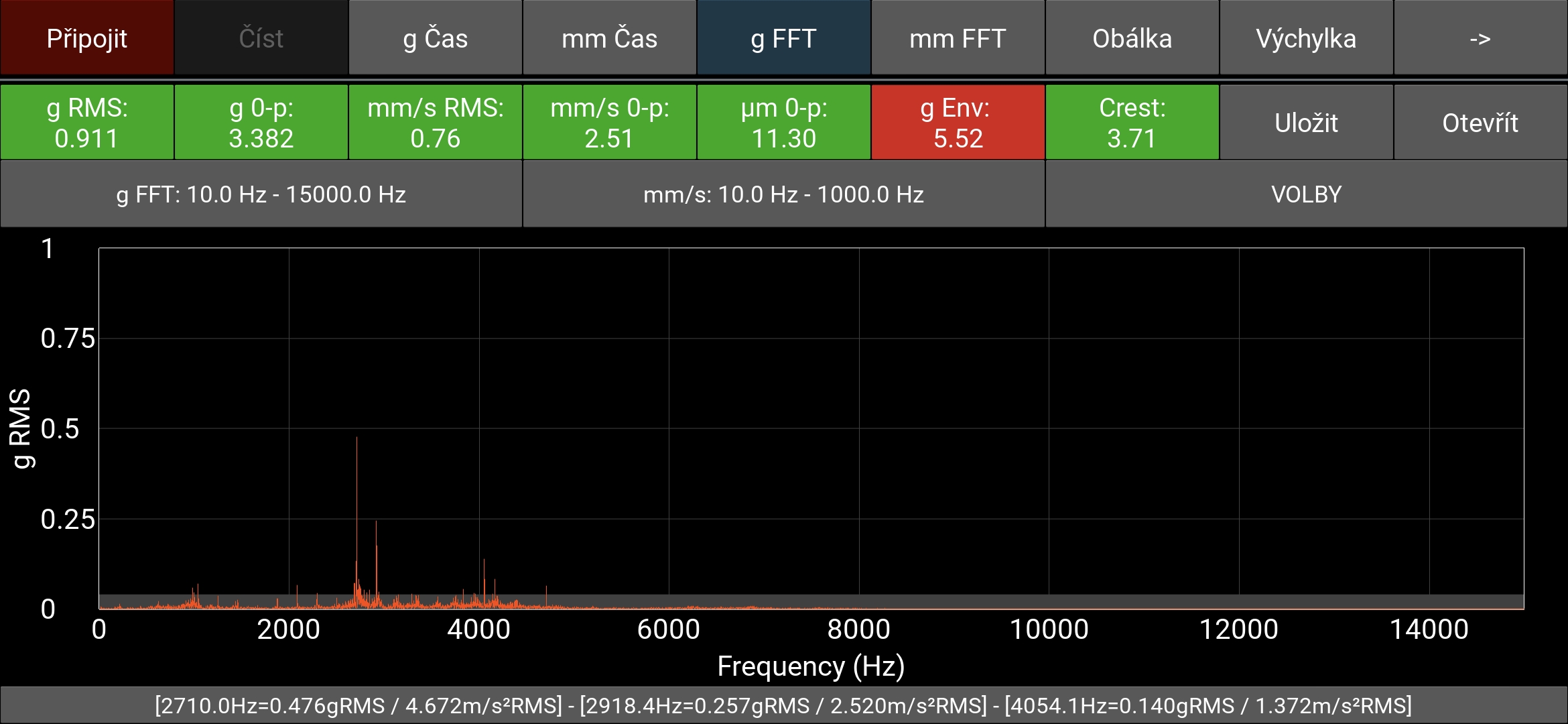

- FFT, časový signál a obálkové spektrum pro detailní kontrolu
- Trend z pravidelných pochůzek a porovnání měřicích míst
- Report uložíte nebo pošlete přímo z aplikace
VIBE AIDiagnostická zpráva vibrací
ID: AI-20260423-15212026-04-23 · 15:21
ISO 20816-3 · závažnost3.187 mm/s
ABCD
Skóre diagnostických modelů
Shoda frekvencí · 6224-NTN
| Frekv. | Teor. | Detekce | |
|---|---|---|---|
| BPFI | 77.6 Hz | 2×–10× | Potvrzeno 80% |
| BPFO | 53.9 Hz | 1×–10× | Potvrzeno 79% |
| BSF | 35.4 Hz | 3×–9× | Potvrzeno 77% |
| FTF | 5.39 Hz | — | Bez shody |
Doporučení: Doporučena výměna ložiska. Fáze 4 — pokročilé poškození. Do realizace snížit interval sledování na 3 dny.
Příklad z provozu
Vadné ložisko zachycené s předstihem.
Ventilátor · průmyslový provoz · 2025
Trend ukázal rozvíjející se poškození před plánovanou odstávkou.
VIBE ANALYZER zaznamenal změnu stavu ložiska přibližně šest týdnů před plánovaným servisním oknem. Díky tomu bylo možné připravit díl a výměnu naplánovat místo čekání na havárii.
~6 týdnůpřed servisním oknem
plánovaněmísto havarijního zásahu
trendne jen jednorázová hodnota
Příklad popisuje konkrétní dřívější měření; časový předstih a přínos se u různých strojů a poruch liší.
Proč VIBE
Jednoduché pro údržbu. Odborné, když chcete jít do detailu.
A
Diagnostika v aplikaci
Pro běžnou kontrolu stačí stav, pravděpodobná závada a doporučení.
USB
Telefon nebo PC
Žádná další obrazovka a baterie. Napájení i data jdou přes USB-C.
24h
Expert na dosah
U nejasného případu můžete využít vzdálené odborné vyhodnocení.
CZ
Vývoj a servis v ČR
Komunikujete přímo s výrobcem v Milevsku, ne s anonymním distributorem.
Technické jádro
Profesionální hardware pod jednoduchým ovládáním.
24 bitměřicí převodník
±100 grozsah akcelerometru
2 Hz–12 kHzfrekvenční pásmo
USB-Cnapájení a přenos dat
Jak začít
Nejdřív si to ověřte na vlastních strojích.
Můžete začít jedním výjezdem za 9 000 Kč nebo tříměsíčním pilotem za 25 000 Kč. U pilotu se celá částka při nákupu započítá.
Pilotní provoz na 3 měsíce
25 000 Kč
Plná funkčnost, 2 h zaškolení, nastavení pochůzky, společné kontroly s diagnostikem a závěrečný report.
Domluvit pilotUkázkové měření u vás
9 000 Kč
Výjezd, měření až 5 strojů, ISO report a vysvětlení výsledků. Bez závazku k nákupu.
Objednat měřeníKompletní ceník, splátky a smluvní diagnostikaJak vybrat analyzátor vibrací
Diagnostický software na míru
Ne každý měřicí úkol se vejde do hotové aplikace.
Tepelná čerpadla, lineární osy, rozmístění lopatek. Vytvoříme software kolem vašeho měření, obsluhy a požadovaného výstupu.
Reference
Kde VIBE ANALYZER a naše služby pracují.
Scania
Měření vlastních frekvencí lopatek a aplikace pro rozmístění lopatek
Acond

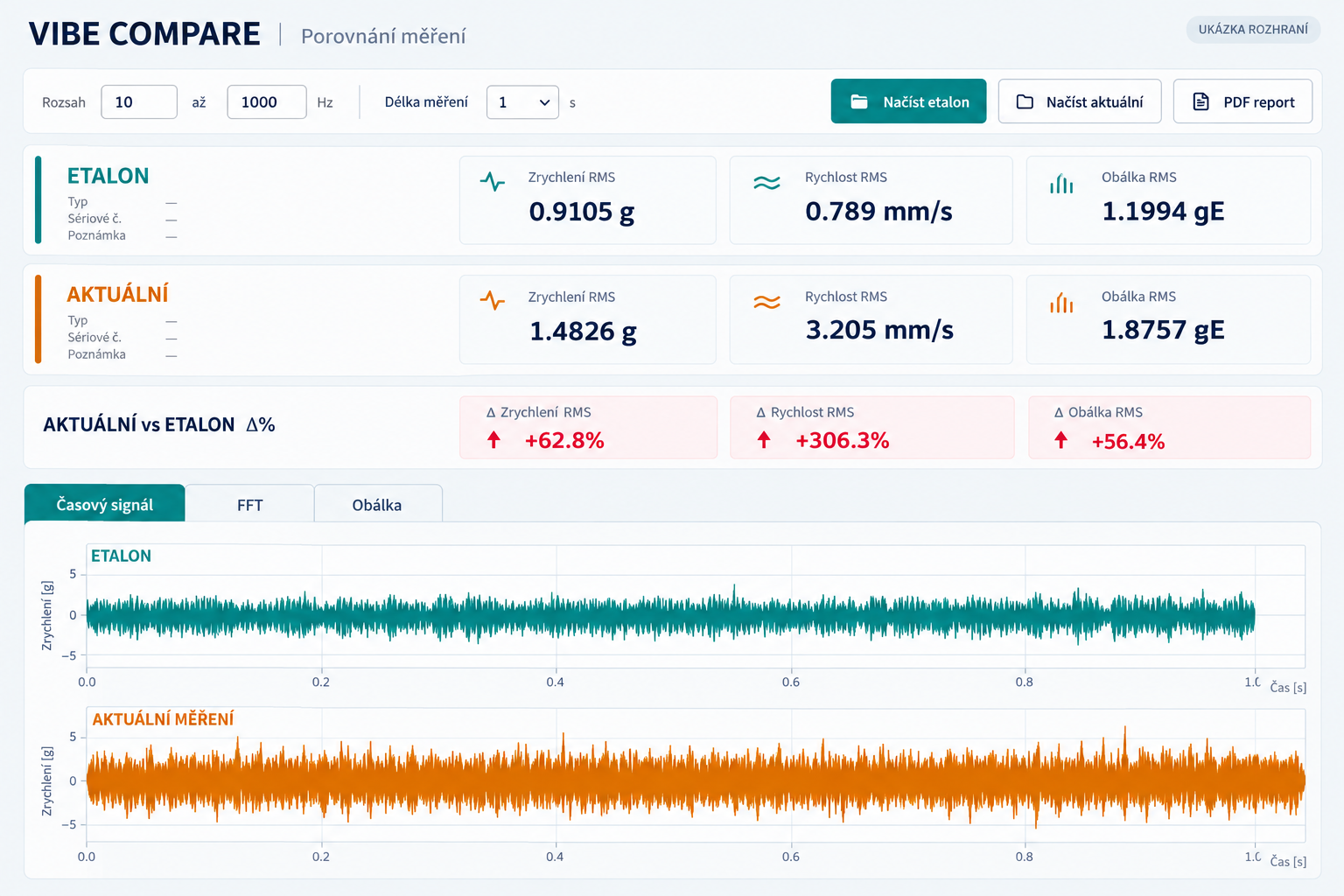

VIBE ANALYZER a aplikace Compare pro porovnání s etalonem
BEST
VIBE ANALYZER s připojením přes Wi-Fi
Teplárna Český Krumlov / Carthamus
VIBE ANALYZER
VAFO
VIBE ANALYZER
Gyptech SE
Analyzátory používané pro diagnostiku
PRO.MED.CS
Diagnostika ventilátorů
Subterra
Renovace ventilátoru
TCF Europe
Spolupráce na ventilátorech
Podívejte se, co VIBE ANALYZER najde na vašem stroji.
Změříme váš nejproblematičtější stroj a výsledek vám ukážeme na vlastních datech dřív, než se budete o čemkoliv rozhodovat.
